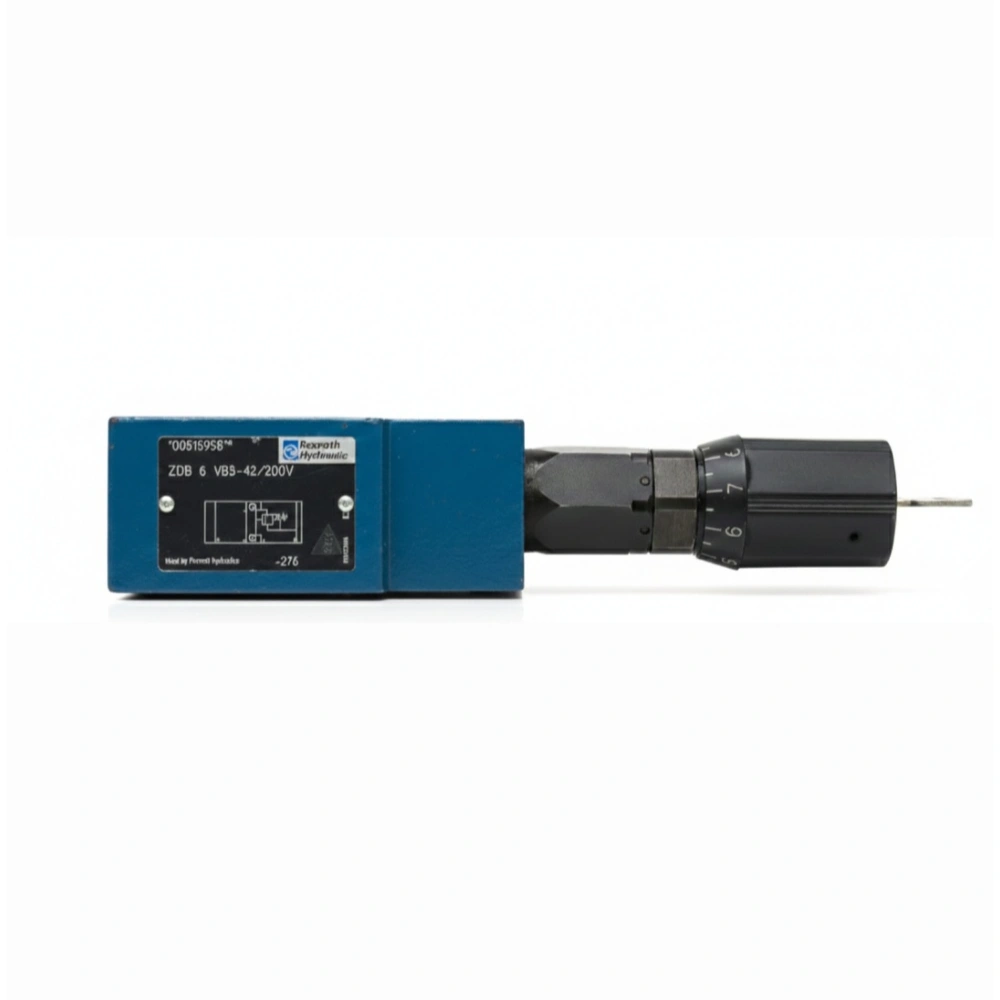

​شیر فشارشکن مدولار رکسروت سری ZDB 6

📘 شناسنامه فنی و معرفی تخصصی (Reference Style)

​ این قطعه یک تجهیز کنترل فشار از نوع سوپاپی (Poppet Type) است که طبق استانداردهای هیدرولیک صنعتی برای نصب روی بلوک‌های زیرشیری طراحی شده است.

با بهره‌گیری از طراحی ISO 4401، امکان کنترل دقیق فشار را در یک یا دو پورت خروجی فراهم می‌کند.

​مدل ZDB 6 VB3-42/200V به دلیل مجهز بودن به مکانیزم تنظیم فشار دستی همراه با قفل فیزیکی (Keyed Rotary Knob)، امنیت فوق‌العاده‌ای را در خطوط تولید فراهم می‌سازد.

بنابراین، اپراتور می‌تواند پس از کالیبره کردن فشار روی عدد مورد نظر (تا سقف ۲۰۰ بار)، با استفاده از کلید مخصوص، فلکه تنظیم را غیرفعال نماید.

این ویژگی در دستگاه‌های حساس پرس و یونیت‌های هیدرولیک سنگین، از تغییرات ناخواسته فشار و آسیب به اجزای مدار جلوگیری می‌کند.

​علاوه بر این، ساختار داخلی این شیر فشارشکن از آلیاژهای سخت‌ تولید شده است که تکرارپذیری عملکرد (Repeatability) را در سیکل‌های کاری بالا تضمین می‌نماید.

شایان ذکر است که این تجهیز دارای مسیر تخلیه داخلی است و برای پورت‌های P یا A یا B (بسته به نوع کد انتخابی) به کار می‌رود.



🛠 مشخصات تکنیکال (Technical Data)

نوع قطعه: شیر فشارشکن مدولار (Sandwich Plate Relief Valve)

سایز نامی (Size): ۶ (مطابق با استانداردهای Cetop 3 و ISO 4401)

 ​کد فنی دقیق: ZDB 6 VB3-42/200V

​حداکثر فشار عملیاتی: ۲۰۰ بار (20 MPa)

سیستم تنظیم: فلکه دستی مجهز به قفل امنیت

​📑 کاتالوگ فنی شیر فشارشکن مدولار رکسروت (Rexroth)

​۱. بررسی کد فنی (Ordering Code Breakdown)

ZDB: شیر فشارشکن مدل ساندویچی (Sandwich Plate)

​6: سایز نامی (Size 6) مطابق استاندارد ISO 4401.

​VB: عملکرد فشارشکن در مسیر پورت P با تخلیه به پورت T (تخلیه داخلی).

​3: مجهز به فلکه تنظیمی دارای قفل و کلید (Rotary knob with scale and lock).

​42: سری ساخت (Component series 4X).

​200: حداکثر فشار قابل تنظیم تا ۲۰۰ بار (200 bar).

​V: دارای آب‌بندهای نوع FKM (مناسب برای سیالات هیدرولیک خاص و دمای بالا).

​۲. مشخصات عملیاتی (Technical Data)

ZDB: شیر فشارشکن مدل ساندویچی (Sandwich Plate).

​حداکثر دبی عبوری (Flow): حدود ۶۰ لیتر بر دقیقه (60 L/min).

​محدوده دمای سیال: ۲۵- تا ۸۰+ درجه سانتی‌گراد.

وزن تقریبی: حدود ۱.۲ کیلوگرم.

​۳. مزایای کاربردی در صنعت

​در وهله اول، طراحی مدولار این شیر باعث کاهش لوله‌کشی و حذف نشتی‌های احتمالی در بلوک هیدرولیک می‌شود.

علاوه بر این، به دلیل وجود قفل امنیتی، از دستکاری تنظیمات توسط افراد غیرمجاز جلوگیری می کند که این امر سلامت پمپ و جک‌ها را تضمین می‌کند.

بنابراین، این قطعه اورجینال رکسروت برای دستگاه‌هایی که نیاز به دقت بالا و ایمنی مضاعف دارند، بهترین گزینه است.

در نهایت، فروشگاه پدیده هیدرولیک رنجبر با ارائه این قطعه اورجینال، پایداری عملکرد و طول عمر بالای سیستم‌های هیدرولیک شما را مطابق با استانداردهای کمپانی رکسروت آلمان تضمین می‌کند.
