توضیحات

​شیر ترتیبی رکسروت سری DZ 6 DP، یک شیر کنترل فشار با فرمان مستقیم (Direct Operated) است؛

که به طور اختصاصی برای کاربردهای “توالی عملیات” در سیستم‌های هیدرولیک استفاده می شود .

بنابراین، وظیفه اصلی این قطعه باز کردن جریان سیال به سمت مدار ثانویه است ‌.

و تنها پس از رسیدن فشار در مدار اولیه به مقدار تنظیم شده روی فنر شیر است.

​ساختار و عملکرد فنی:

قطعه فوق در حالت عادی بسته است.

در نتیجه، زمانی که فشار در پورت ورودی (P) به حد تنظیمی برسد.

نیروی سیال بر نیروی فنر غلبه کرده و اسپول شیر جابجا می‌شود تا مسیر برای عبور جریان باز گردد.

علاوه بر این، طبق نماد هیدرولیکی روی پلاک، این مدل دارای یک شیر یکطرفه (Check Valve) داخلی است؛که اجازه عبور جریان آزاد در جهت معکوس را فراهم می‌کند.

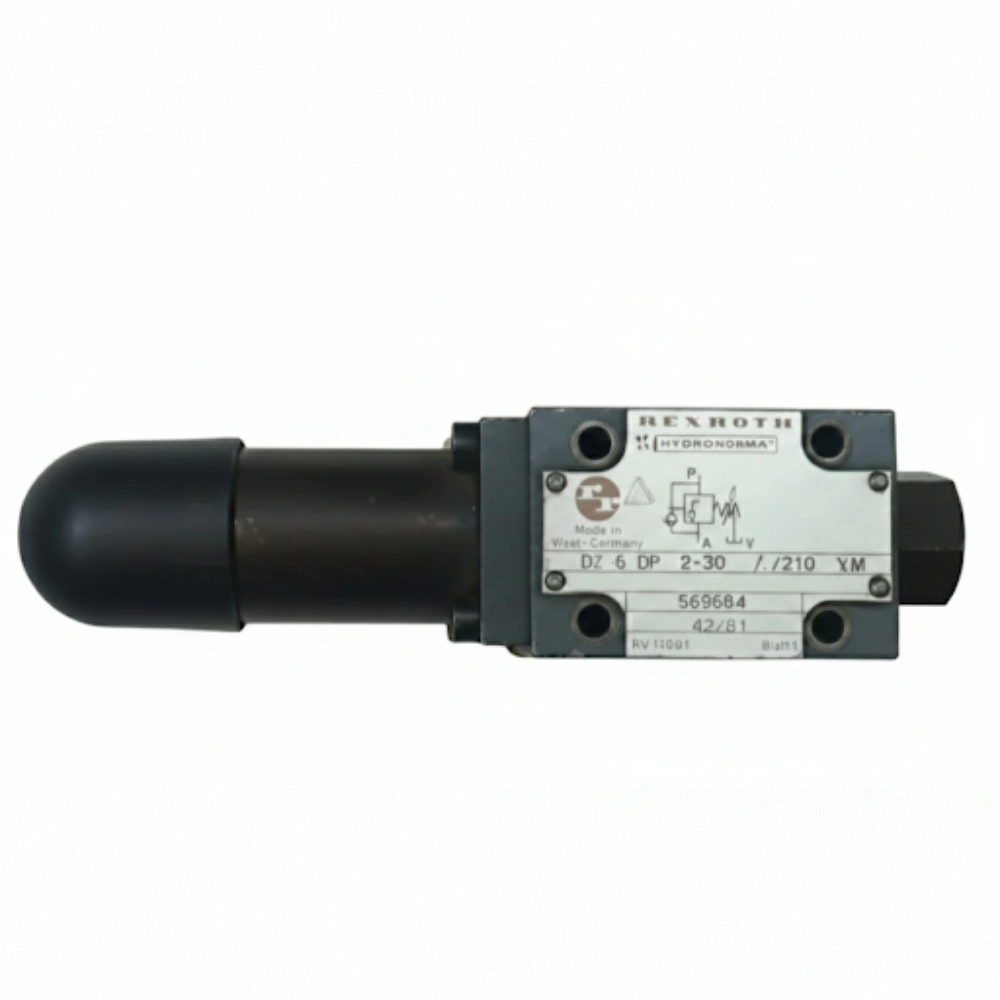

مشخصات فنی شیر ترتیبی رکسروت مدل DZ 6 DP

​کد شناسایی فنی: مدل دقیق این قطعه DZ 6 DP 2-30/210 XM می‌باشد که نشان‌دهنده سری ساخت ۲ با طراحی بهینه است.

​کشور سازنده و اصالت: محصول ساخت کشور آلمان (Original Germany) بوده و از نظر کیفیت متریال در بالاترین استاندارد جهانی قرار دارد.

​نوع مکانیزم عملکرد: این قطعه یک شیر ترتیبی (Sequence Valve)

با فرمان مستقیم (Direct Operated) است که وظیفه کنترل توالی فشار را بر عهده دارد.

​نحوه نصب و استقرار: طراحی به صورت نصب سطحی (Subplate Mounting) است و با استانداردهای نصب سایز ۶ (NG6) کاملاً انطباق دارد.

​محدوده فشار کاری: حداکثر فشار قابل تحمل در بدنه شیر ۳۱۵ بار است.

و محدوده تنظیم عملیاتی فنر آن  تا ۲۱۰ بار تعریف می شود .

​سیستم تخلیه داخلی: این قطعه مجهز به خط تخلیه خارجی (External Drain) از طریق پورت Y است تا دقت تنظیمات در فشارهای بالا حفظ شود.

​تجهیزات جانبی داخلی: دارای یک شیر یکطرفه (Check Valve) داخلی برای عبور جریان آزاد در جهت معکوس است که در برخی مدارها به عنوان قفل‌کن نیز عمل می‌کند.

​ سیال و آب‌بندی: آب‌بندهای به کار گرفته از نوع NBR هستند که با روغن‌های هیدرولیک معدنی (Mineral Oil) سازگاری کامل دارند.

​ویژگی‌های بارز مهندسی:

​دقت در تکرارپذیری: طراحی آلمانی سری DZ رکسروت، پایداری فشار را حتی در سیکل‌های کاری طولانی تضمین می‌کند.

​نصب استاندارد: به دلیل انطباق با الگوی نصب سطحی سایز ۶، جایگزینی این قطعه در بلوک‌های هیدرولیک بسیار سریع انجام می‌شود.

​تخلیه فشار (Drain): شایان ذکر است که این شیر مجهز به پورت Y برای تخلیه خارجی روغن نشتی است تا نوسانات فشار پشت اسپول، بر دقت تنظیم شیر تأثیر نگذارد.

​در نهایت، مجموعه پدیده هیدرولیک پنوماتیک رنجبر (WWW.HYDPADIDEH.IR) با تامین مستقیم قطعات اورجینال Rexroth ، اصالت و سلامت فنی این محصول را برای صنایع فولاد، سیمان و ماشین‌سازی را تضمین می‌کند.
