توضیحات

 المنت پمپ پیستونی شعاعی برند HAWE Hydraulik آلمان. این قطعه که با نام پمپ المنت سری PE شناخته می‌شود

«المنت پمپ» (Pump Element) سری PE است که جزء اصلی پمپ‌های پیستونی شعاعی (Radial Piston Pumps) این برند محسوب می‌شود.

​ مشخصات فنی این المنت به شرح زیر است:

• ​حداکثر فشار عملیاتی (P_{max}): ۷۰۰ بار (که در رده هیدرولیک فشار بالا قرار می‌گیرد).

• ​حداکثر دبی (Q_{max}): ۴.۲ لیتر بر دقیقه (LPM).

• ​حجم جابجایی (V_{max}): ۱.۵۲ سانتی‌متر مکعب بر دور.

• ​مدل‌های موجود: PE10، PE14 و سری MPE.

• ​کاربرد: مناسب برای تعمیر و بازسازی پمپ‌های شعاعی سری R و RZ هاو.

​ویژگی: مجهز به فیلتر ورودی جهت افزایش طول عمر سیستم

​تحلیل مهندسی

۱. ماژولار بودن: این المنت‌ها به صورت ماژولار طراحی شده‌اند. یعنی می‌توان آن‌ها را به صورت تکی در فضاهای بسیار محدود نصب کرد یا چندین عدد از آن‌ها را در یک بلوک قرار داد تا پمپ‌های شعاعی سری R یا RZ ساخته شوند.

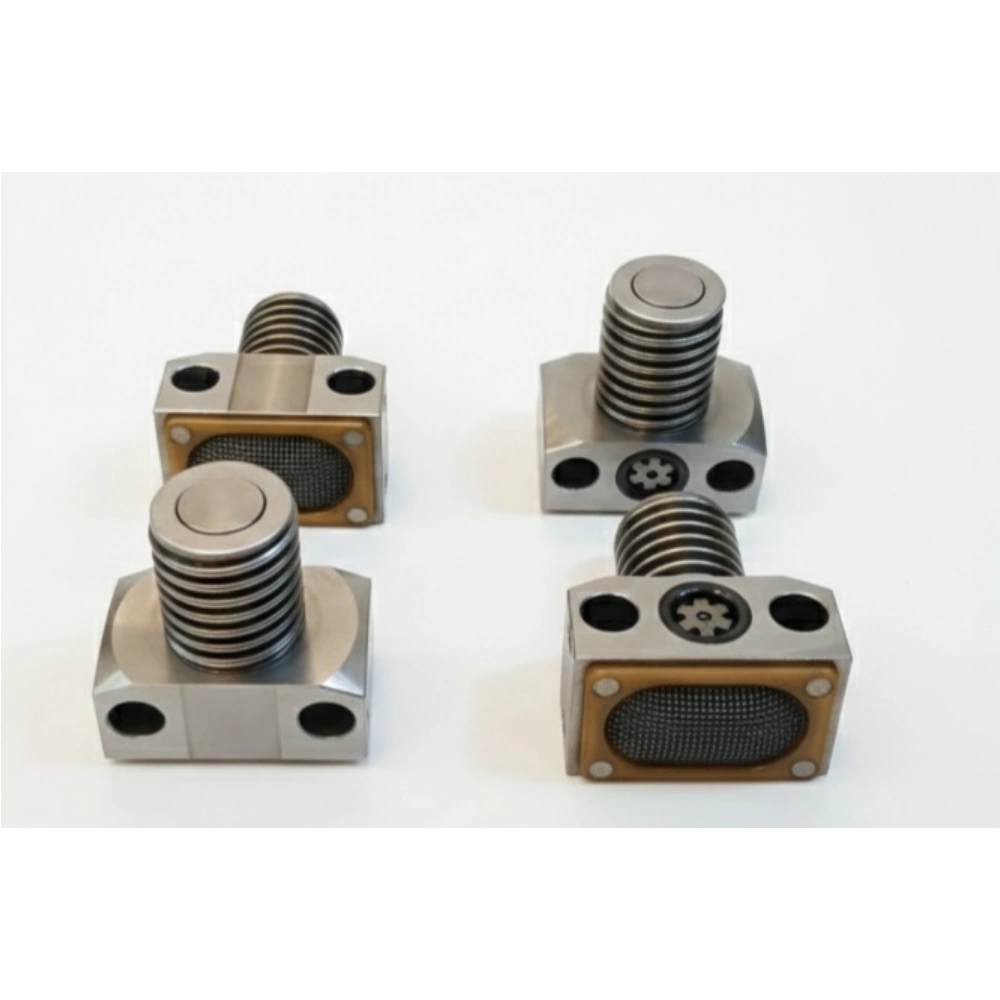

۲. فیلتراسیون داخلی: در تصویر المنت، توری فلزی (Strain) در قسمت ورودی روغن دیده می‌شود که برای محافظت از سیلندر و پیستون در برابر آلودگی‌های احتمالی روغن تعبیه شده است.

۳. مکانیزم برگشت: فنر قدرتمندی که در پشت پیستون قرار دارد، وظیفه برگرداندن پیستون (Suction stroke) را بر عهده دارد تا پیستون همواره با شفت لنگ (Eccentric shaft) در تماس باشد.

​این قطعات به دلیل دقت ساخت بسیار بالا، در سیستم‌های تست هیدرولیک، پرس‌های سنگین و ابزارهای نجات که نیاز به فشار بسیار بالا دارند، استفاده می‌شوند.

​

چیدمان این المنت‌ها در پمپ‌های پیستونی شعاعی (مانند سری R شرکت HAWE) از اصول مهندسی خاصی پیروی می‌کند تا تعادل نیروها حفظ شده و جریان خروجی یکنواختی حاصل شود.

​نحوه چیدمان این المنت‌ها معمولاً به صورت زیر است:

​۱. چیدمان شعاعی (Radial Arrangement)

​المنت‌ها به صورت ستاره‌ای حول یک محور مرکزی که همان شفت لنگ (Eccentric Shaft) است، قرار می‌گیرند.

• ​نحوه عملکرد: با چرخش شفت، قسمت لنگ (eccentric) به پیستونِ هر المنت فشار آورده و آن را به سمت جلو می‌راند (مرحله تخلیه). فنر موجود در المنت نیز وظیفه بازگرداندن پیستون را بر عهده دارد (مرحله مکش).

​۲. تعداد المنت‌ها و لایه‌ها

​بسته به دبی مورد نیاز، می‌توان المنت‌ها را در آرایش‌های مختلف چید:

• ​تک ردیفه: معمولاً ۳، ۵ یا ۷ المنت در یک صفحه (Plane) چیده می‌شوند. استفاده از تعداد فرد باعث کاهش ضربان (Pulsation) و نوسانات فشار می‌شود.

• ​چند ردیفه (طبقاتی): برای رسیدن به دبی‌های بالاتر، می‌توان چندین ردیف از این المنت‌ها را پشت سر هم (در امتداد طول شفت) قرار داد.

​۳. نحوه اتصال در بلوک هیدرولیک (Manifold)

​اگر قصد دارید خودتان یک بلوک برای این المنت‌ها طراحی کنید، به این موارد فنی توجه داشته باشید:

• ​ورودی (Suction): توری فلزی روی المنت محل ورود روغن است. بلوک باید طوری طراحی شود که روغن در فضای اطراف این توری جریان داشته باشد (معمولاً در مخزن غوطه‌ور است یا از طریق یک کانال مشترک تغذیه می‌شود).

• ​خروجی (Pressure): سوراخ‌های کوچک روی سطح فوقانی المنت (جایی که پیچ‌های آلن بسته می‌شوند) محل خروجی فشار بالا هستند. این خروجی‌ها در داخل بلوک به یک گالری یا پورت مشترک (Collector) متصل می‌شوند.

• ​آب‌بندی: دقت کنید که سطوح تماس المنت با بلوک باید با دقت بسیار بالا ماشین‌کاری شده باشند تا در فشارهای بالای ۷۰۰ بار دچار نشتی نشوند.

​۴. ترتیب تحریک (Firing Order)

​در چیدمان‌های چندتایی، لنگ‌های روی شفت معمولاً نسبت به هم زاویه دارند (مثلاً ۱۸۰ درجه برای دو ردیف) تا بارهای شعاعی روی بلبرینگ‌های شفت متعادل شود و صدای سیستم کاهش یابد.









پیستون پمپ هاو سری PE، جزء اصلی و واحد پمپاژ در پمپ‌های پیستونی شعاعی (Radial Piston Pumps) محسوب می‌شود. این قطعه به دلیل طراحی ماژولار، هم به صورت تکی در فضاهای بسیار محدود و هم به صورت چیدمان چندتایی در بلوک‌های پمپ سری R و RZ قابل استفاده است. استفاده از این المنت‌ها به کاربر اجازه می‌دهد تا سخت‌ترین سیستم‌های هیدرولیک فشار بالا را با دقت مهندسی بالا طراحی و اجرا کند.

​مزایای مهندسی مدل PE14:

​تحمل فشار فوق‌العاده: طراحی شده برای کارکرد مداوم در فشار ۷۰۰ بار.

​دقت در ساخت: تضمین یکنواختی جریان و کاهش ضربان در خروجی پمپ.

​طول عمر بالا: بهره‌گیری از متریال سخت‌کاری شده و فنر بازگشت تقویت شده برای تماس مداوم با شفت لنگ.
