بررسی تخصصی شیر سروو هیدرولیک موگ MOOG سری D661
در سیستم‌های هیدرولیک صنعتی که نیاز به کنترل فوق‌العاده دقیق موقعیت، سرعت، فشار یا نیرو وجود دارد انتخاب قطعه اورجینال اهمیت حیاتی دارد.

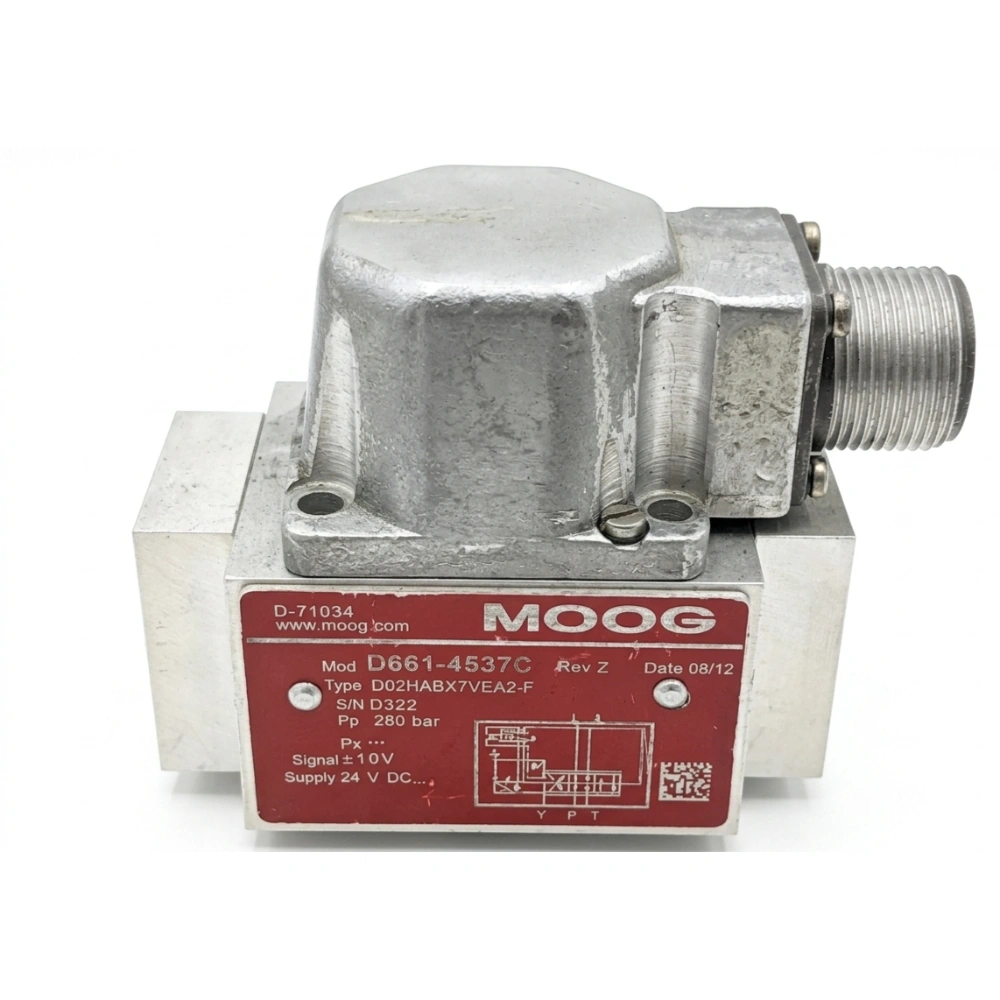

شیر سروو هیدرولیک موگ MOOG مدل D661-4537C با کد تیپ اختصاصی D02HABX7VEA2-F دقیقاً برای همین کاربردهای فوق‌حساس طراحی شده است.
این شیر پیلوتی به دلیل بهره‌مندی از تکنولوژی منحصربه‌فرد ServoJet، مقاومت بسیار بالایی در برابر آلودگی‌های احتمالی روغن هیدرولیک داشته و اتلاف انرژی سیستم را به حداقل می‌رساند.

 ویژگی‌های الکترونیکی و هیدرولیکی قطعه

این محصول به یک بلوک الکترونیکی مجتمع مجهز است که با ولتاژ تغذیه استاندارد 24 ولت (DC) کار می‌کند.
پعلاوه بر این، سیگنال کنترل ورودی آن به صورت ولتاژی و در محدوده 10 ولت تعریف شده است که به شیر اجازه می‌دهد تغییرات دبی روغن را با کمترین میزان پسماند (Hysteresis) و با خطای نزدیک به صفر مدیریت کند.
​در نتیجه، استفاده از این شیر در صنایع سنگین نظیر ماشین‌های تزریق پلاستیک، دایکاست، پرس‌های هیدرولیک سنگین و صنایع فولاد، راندمان کلی سیستم را به شدت افزایش می‌دهد.
حداکثر فشار کاری قابل تحمل در پورت‌های اصلی این شیر برابر با ۳۵۰ بار (و در پلاک محصول تا فشار کاری دائم ۲۸۰ بار) عنوان شده است که نشان‌دهنده استحکام فوق‌العاده بدنه آن در شرایط کاری سخت است.

​مشخصات فنی شیر سروو MOOG D661-4537C

​برای راحتی مهندسان و تکنسین‌های فنی، مشخصات درج شده روی پلاک محصول به صورت دقیق در جدول زیر طبقه‌بندی شده است:
  • برند : سازنده MOOG (موگ)
  • ساخت :آ مریکا / آلمان (اصلی)
  • کد مدل (Model) : D661-4537C کد اصلی سفارش قطعه
  • کد تیپ (Type) : D02HABX7VEA2-F ساختار دقیق فنی اسپول و بوبین
  • ولتاژ تغذیه (Supply) : 24{ V DC} ولتاژ استاندارد بورد آنبورد
  • سیگنال ورودی (Signal):  10V کنترل دقیق دبی و جهت جریان
  • فشار نامی پلاک (Pp) : 280 { bar} فشار دائم کاری تعریف شده
  • حداکثر فشار بدنه : { bar} 350 بالاترین آستانه فشار پورت‌های P, A, B
  • استاندارد سایز بلوک ISO 4401 Size 03: (NG6)

📏 مشخصات ابعادی و نقشه نصب

​این شیر سروو بر روی منیفولد یا بلوک‌های استاندارد سایز NG6 (مطابق با استاندارد جهانی ISO 4401-03-02-0-05) نصب می‌شود. مشخصات فیزیکی آن به شرح زیر است:
​قطر پورت‌های روغن (P, T, A, B): حداکثر 6.3\text{ mm}
​فاصله بین مراکز پورت‌ها: کاملاً استاندارد سایز ۶ (۱/۴ اینچ) برای جای‌گذاری روی تمام بلوک‌های زیرشیر معمولی بازار.
​تعداد پیچ‌های اتصال: ۴ عدد پیچ آلن استاندارد سایز M5 (طول پیچ پیشنهادی بستگی به ضخامت منیفولد دارد، معمولاً M5 \times 50\text{ mm}).
​ترتیب پورت‌ها روی منیفولد زیر شیر: پورت‌های A و B در کناره‌ها، پورت P (ورودی فشار) و T (تخلیه به مخزن) در وسط و پورت‌های Y یا X (در صورت وجود برای لای‌کشی پیلوت خروجی) در زوایا قرار دارند.

​🔌 راهنمای پین‌های سوکت الکترونیکی

​مهندسان فنی برای سیم‌کشی این شیر به سیستم PLC یا بورد کنترل حتماً به این راهنما نیاز دارند.
این شیر از سوکت استاندارد ۶ پین + پین ارت (7-Pole Connector) استفاده می‌کند:
  1. ​پین A: مثبت تغذیه (+24) { V DC}— (محدوده مجاز: ۲۲ تا ۲۸ ولت)
  2. ​پین B: منفی تغذیه / زمین (0 ولت یا GND)
  3. ​پین C: پین فعال‌سازی (Enable) — (در صورت نیاز به سیگنال فعال‌سازی بورد داخلی)
  4. ​پین D: سیگنال فرمان ورودی (مثبت) — (10ولت)
  5. ​پین E: سیگنال فرمان ورودی (منفی / رفرنس)
  6. ​پین F: خروجی وضعیت شیر (Monitor Output) — (برای فیدبک گرفتن از موقعیت دقیق اسپول)
  7. ​پین PE: اتصال به زمین (ارت بدنه جهت حذف نویز سیستم)
