توضیحات

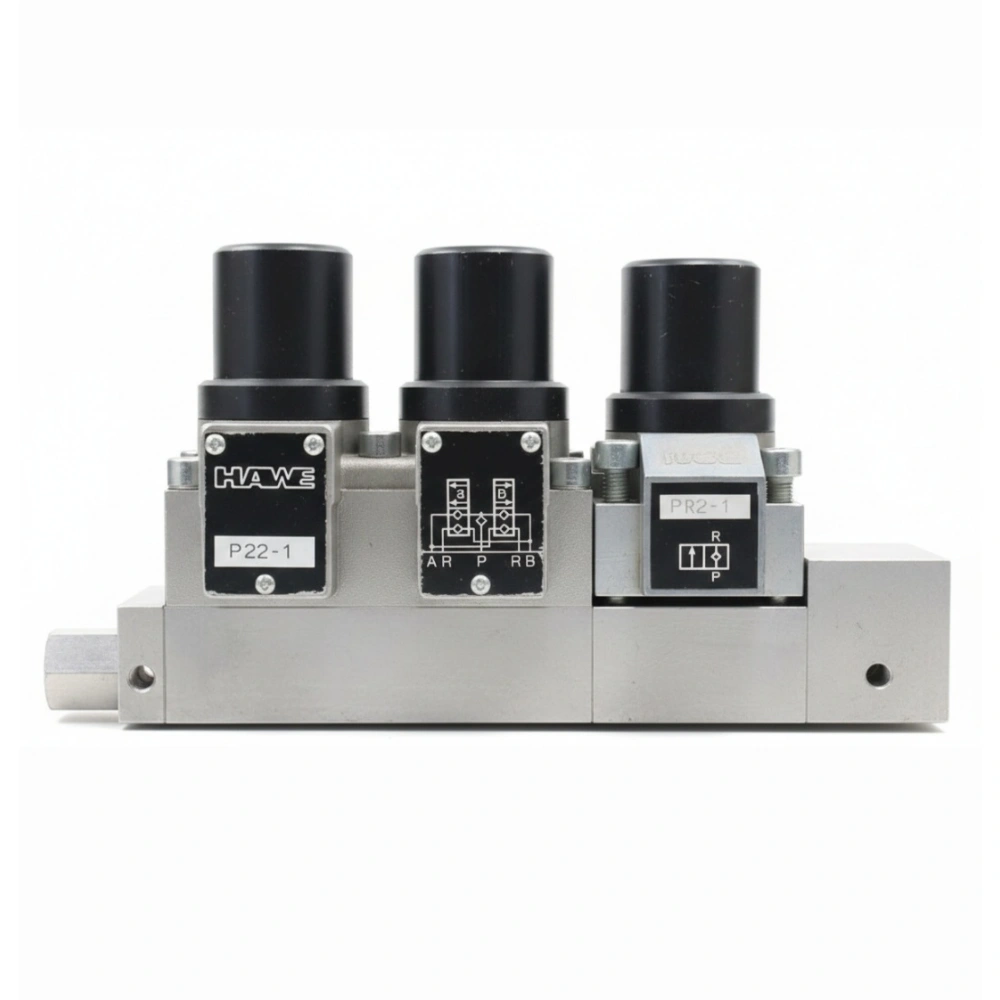

مجموعه بلوک شیر هیدرولیک ترکیبی HAWE Hydraulik (ساخت آلمان)



​این مجموعه یک ایستگاه کنترل فشار و جهت کامل، محصول شرکت معتبر هاوه (HAWE) آلمان است که به دلیل طراحی فشرده و تحمل فشار بالا در سیستم‌های هیدرولیک صنعتی و راهسازی شناخته شده است.



این بلوک شامل سه بخش اصلی کنترل‌گر است که بر روی یک منیفولد (Sub-plate) اختصاصی سوار شده‌اند.

​مشخصات فنی اجزاء:

​برند: HAWE Hydraulik (ساخت آلمان).

 ​اجزای بلوک: این مجموعه شامل ۱ عدد فشارشکن (Relief Valve)، ۱ عدد شیر جهت‌دهنده و ۱ عدد شیر کاهنده فشار (Reducing Valve) است.

​وضعیت: نو.

​پورت‌ها: بدنه دارای پورت‌های استاندارد P و T (یا R) و خروجی‌های A و B است.

 ​شیر فشارشکن (Pressure Relief Valve) مدل P22-1: جهت تنظیم و محدود کردن حداکثر فشار سیستم و حفاظت از پمپ و المان‌های هیدرولیک.

 ​شیر تقلیل فشار (Pressure Reducing Valve) مدل PR2-1: جهت ایجاد خروجی با فشار ثابت و پایین‌تر از خط اصلی (مناسب برای مدارهای کنترلی و پیلوت).

شیر P22-1: دارای پیچ تنظیم جهت تعیین “فشار شکست” سیستم است. با سفت کردن پیچ، فنر فشرده شده و فشار مدار بالا می‌رود.

 ​شیر 1-PR2: فشار خروجی را به صورت ثابت (مثلاً برای بخش فرمان) نگه می‌دارد.

این شیر از نوع “۳ راهه” است که قابلیت تخلیه فشار اضافی از پورت خروجی را نیز دارد.

شیر کنترل جهت (Directional Control): دارای پلاک دیاگرام مسیر جریانی AR, P, RB برای مدیریت دقیق جهت جریان سیال.

بدنه و پورت‌ها: بلوک زیرشیری ماشین‌کاری شده با پورت‌های استاندارد P (ورودی فشار)، R/T (تخلیه به مخزن) و خروجی‌های A و B برای اتصال به مصرف‌کننده (جک یا هیدروموتور).

​حداکثر فشار نامی: قابل تنظیم تا 400 بار (بسته به مدل فنر داخلی)

​دبی عبوری نامی: محدوده 12 تا 25 لیتر بر دقیقه (L/min)

 ​نوع تحریک: مستقیم (Direct Operated) با سرعت پاسخ‌دهی بالا

نوع نصب: بلوکی (Manifold Mounting) با پورت‌های استاندارد

سیال سازگار: روغن هیدرولیک صنعتی (Mineral Oil) طبق استاندارد DIN 51524

​محدوده دمایی: از 40- تا 80+ درجه سانتی‌گراد



​ویژگی‌های کلیدی:

 ​اصالت کالا: برند ارجینال HAWE ساخت آلمان (تایپ قدیمی و فوق‌العاده با دوام).

​طراحی ماژولار: قابلیت تفکیک و سرویس مجزای هر یک از شیرها.

​کاربرد: ایده‌آل برای یونیت‌های هیدرولیک پرس، سیستم‌های آسانسور هیدرولیک، ماشین‌آلات تزریق پلاستیک و تجهیزات حفاری.

با توجه به اینکه محصولات HAWE معمولاً برای فشارهای بالای 300 الی 400 بار طراحی می‌شوند، می‌توانیم روی “تحمل فشار بالا” و “دقت در تکرارپذیری تنظیم فشار” تأکید کنیم.

​این مجموعه به دلیل طراحی Direct-Operated (تحریک مستقیم)

سرعت پاسخ‌دهی بسیار بالایی دارد و برای سیستم‌هایی که نیاز به دقت بالا در کنترل فشار دارند (مانند تست‌ریگ‌ها یا پرس‌های دقیق) ایده‌آل است.
