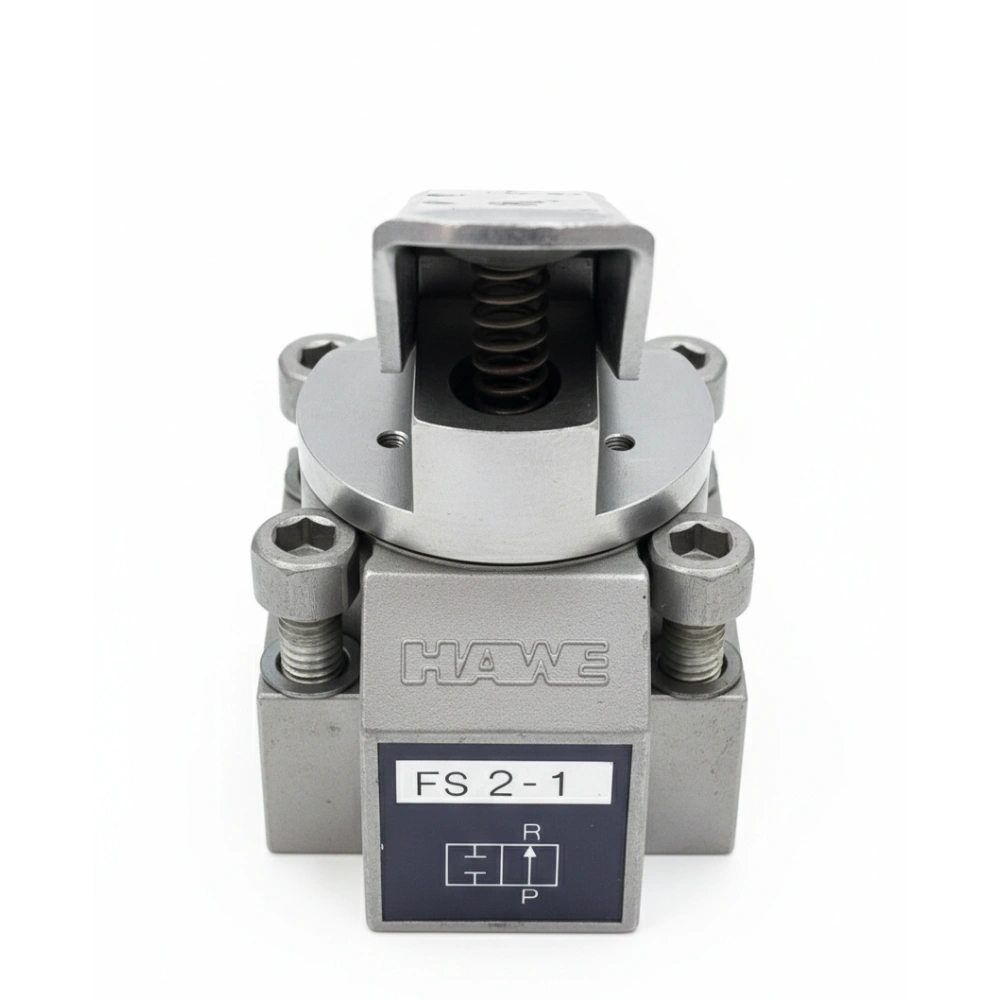

شیر هیدرولیک پدالی HAWE مدل FS 2-1 | پدال فرمان هیدرولیک هاوه اصل آلمان

​شیر هیدرولیک مدل FS 2-1 محصولی باکیفیت از کمپانی شناخته‌شده HAWE Hydrayulik آلمان است.

این قطعه که در بازار با نام‌های شیر پدالی یا فرمان پایی هیدرولیک شناخته می‌شود، یک شیر کنترل جهت از نوع نشستنی (Poppet Valve) است.

مهم‌ترین ویژگی محصولات هاوه، طراحی بدون نشتی (Zero Leakage) است که طول عمر و دقت سیستم هیدرولیک شما را تضمین می‌کند.

​مشخصات فنی و مهندسی (Technical Specifications)

​این شیر برای محیط‌های صنعتی سخت طراحی شده و دارای مشخصات زیر است:

​کد فنی: FS 2-1

 ​نوع عملکرد: تحریک مکانیکی پایی (Foot Actuated) با بازگشت فنری.

 ​تعداد پورت/حالت: شیر ۲/۲ (دو راهه – دو موقعیت).

 ​وضعیت پیش‌فرض: Normally Closed در حالت عادی بسته است.

 ​نوع نصب: بلوکی (Sub-plate mounting) جهت اتصال آسان و آب‌بندی دقیق.

 ​متریال بدنه: فولاد مقاوم در برابر سایش و فشار بالا.

مزایا و کاربرد در صنایع

​اگر به دنبال خرید شیر پدالی هیدرولیک هستید که تحت فشارهای بالا دچار افت عملکرد نشود، مدل FS 2-1 بهترین انتخاب است.

این شیر به دلیل Seated Design بودن، نسبت به شیرهای اسپولی (کشویی) عمر بسیار بالاتری دارد و در حالت بسته، ۱۰۰٪ مسیر را مسدود می‌کند.

از این شیر در موارد زیر استفاده می‌شود:

​کنترل جک‌های هیدرولیک: در دستگاه‌هایی که اپراتور باید همزمان با کار، فرمان جک را با پا صادر کند.

سیستم‌های کلمپینگ و فیکسچر: جهت مهار قطعات در خطوط تولید که اپراتور نیاز دارد دستانش آزاد باشد و با پا فشار هیدرولیک را قطع یا وصل کند.

یونیت‌های هیدرولیک کوچک: به عنوان شیر بای‌پاس یا فرمان لحظه‌ای.

پرس‌های هیدرولیک: جهت کنترل دقیق کورس حرکت.

​چرا برند HAWE آلمان؟

​برند هاوه (HAWE) در دنیای هیدرولیک نماد دوام و مهندسی دقیق است.

برخلاف شیرهای اسپولی معمولی، مدل FS 2-1 به دلیل ساختار نشستنی، حتی پس از سال‌ها کارکرد، نشتی داخلی نخواهد داشت.

این موضوع باعث صرفه‌جویی در انرژی و جلوگیری از افت فشار در مدار می‌شود.

​نکته مهندسی: این شیر به دلیل ابعاد بهینه و طراحی کامپکت، به راحتی در فضاهای محدود دستگاه‌های صنعتی قابل نصب است.

​مشخصات عملکردی

با توجه به طراحی نشستنی (Seated Valve)، این شیر دارای ویژگی‌های زیر است:

​حداکثر فشار کاری: تا ۴۰۰ بار (400 bar) در پورت P.

بیشینه دبی عبوری: حدود ۸ تا ۱۲ لیتر بر دقیقه بسته به ویسکوزیته روغن دارد .

نوع سیال: روغن هیدرولیک طبق استاندارد DIN 51524 (محدوده ویسکوزیته 10 تا 600

دمای کاری محیط: -40 تا +80 درجه سانتی‌گراد.

​ابعاد و اتصالات (Dimensions & Mounting)

طراحی ​این قطعه برای نصب روی بلوک (Manifold) است:

​پورت‌های زیرین: دو سوراخ برای مسیرهای P (ورودی فشار) و R (برگشت/مصرف‌کننده).

 ​الگوی نصب: دارای ۴ حفره برای پیچ‌های آلن (M8 یا M10 بسته به زیرسری).

​آب‌بندی: از طریق O-ring های مخصوص در کف شیر انجام می‌شود.

تحلیل ساختار داخلی (Section View)

 ​Ball Seated Design: دارای یک ساچمه فولادی سخت‌کاری که وظیفه مسدود کردن جریان را دارد. این یعنی حتی در فشارهای بسیار بالا، نشتی قطره‌ای نخواهید داشت.

​Actuation Force: نیروی لازم برای فشردن پدال جهت غلبه بر فنر داخلی و فشار هیدرولیک تنظیم شده است تا اپراتور با فشار معمولی پا بتواند آن را تحریک کند.
