شیر زیر آکومولاتور بوش ۳۳۰ -۱۰۰ لیتر

مزایای استفاده از بلوک ایمنی BOSCH:

​حفاظت از سیستم: جلوگیری از انفجار آکومولاتور و همچنین آسیب به پمپ در اثر افزایش ناگهانی فشار.

​تخلیه آسان: با استفاده از شیر دستی روی آن، می‌توانید قبل از باز کردن قطعات، فشار محبوس در آکومولاتور را به صفر برسانید.

 ​طول عمر بالا: بدنه فولادی مقاوم و ضد سایش، بنابراین مناسب برای شرایط کاری سخت صنعتی.

​کاربرد در صنایع:

​این بلوک هیدرولیک در انواع پرس‌های هیدرولیک، یونیت‌های هیدرولیک صنعتی، ماشین‌آلات تزریق پلاستیک و سیستم‌های تست فشار کاربرد حیاتی دارد.

​وضعیت قطعه:

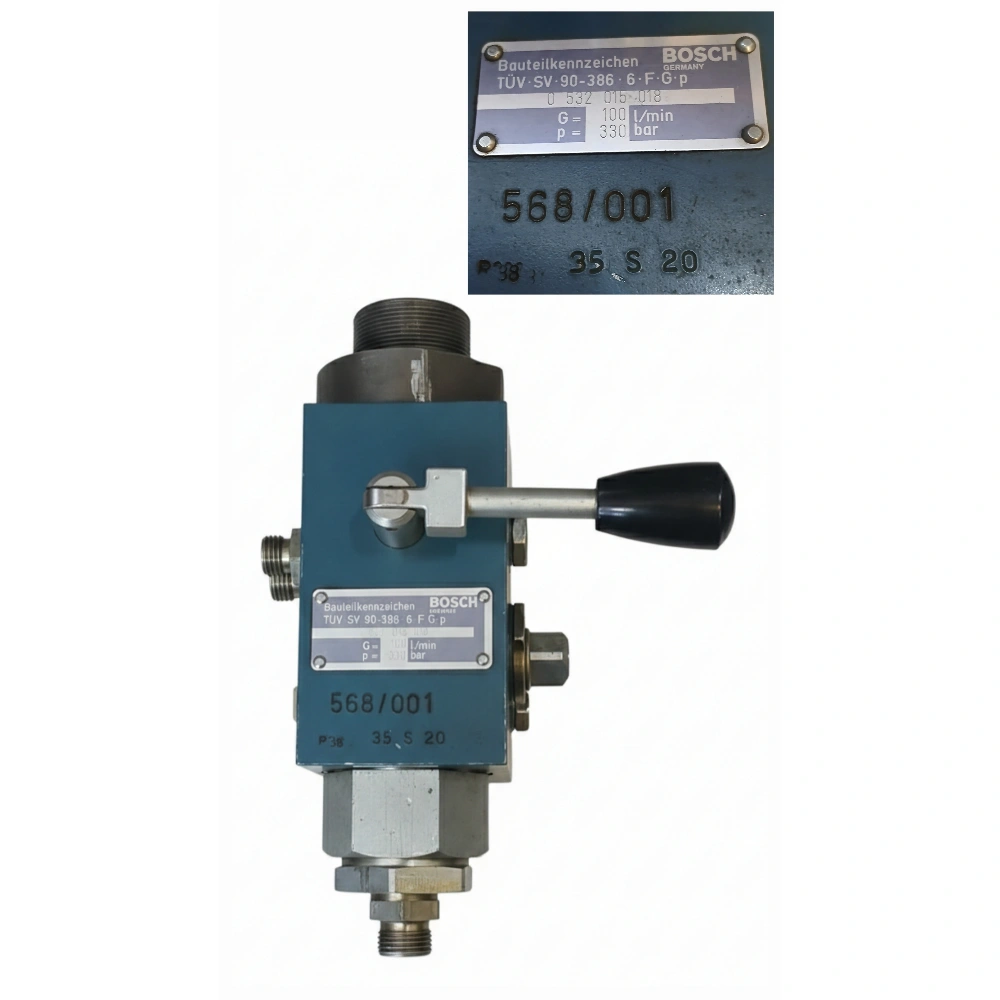

قطعه مطابق تصاویر کاملاً سالم و آماده نصب می‌باشد.

رزوه‌ها مورد چک قراد گرفته و شیر اطمینان (Relief) در وضعیت کالیبره کارخانه‌ای قرار دارد.

​این قطعه متعلق به سری ABZSS شرکت بوش رکسروت (Bosch Rexroth) است.

​کاتالوگ فنی بلوک ایمنی آکومولاتور (Accumulator Safety Block)

​این قطعه در دسته‌بندی شیرهای اطمینان و قطع‌کننده قرار می‌گیرد که همچنین وظیفه اصلی آن ایزوله کردن آکومولاتور از سیستم هیدرولیک و تخلیه فشار آن است.

​۱. پارامترهای عملیاتی (Operating Parameters)

 ​حداکثر فشار کاری: ۳۳۰ بار (330 bar).

​نرخ جریان نامی (Flow Rate): ۱۰۰ لیتر بر دقیقه (100 l/min).

 ​نوع سیال: روغن‌های هیدرولیک بر پایه معدنی (HL, HLP).

 ​پارت نامبر: 0532015018

 ​محدوده دمای سیال: ۲۰- تا ۸۰+ درجه سانتی‌گراد.

​۲. اجزای اصلی موجود در این بلوک:

 ​شیر اطمینان (Pressure Relief Valve): که روی فشار ۳۳۰ بار تنظیم است (دارای تاییدیه TÜV ).

 ​شیر تخلیه دستی (Manual Bleed Valve): که با آن اهرم مشکی رنگ عمل می‌کند.

 ​پورت اتصال به آکومولاتور: معمولاً در قسمت بالایی بلوک قرار دارد.

 ​پورت فشار (P) و تانک (T): برای اتصال به خط اصلی سیستم و بازگشت روغن به مخزن در زمان تخلیه.

​۳. استانداردهای طراحی:

 ​TÜV-SV: این قطعه به عنوان یک تجهیز امنیتی (Safety Component) تحت استاندارد TÜV-SV-90-386 مورد تایید قرار گرفته که تضمین می‌کند در صورت عبور فشار از ۳۳۰ بار، شیر حتماً عمل خواهد کرد.

این مدل دارای تاییدیه TÜV آلمان است و مستقیماً با ایمنی جک‌ها و اپراتور در ارتباط است، لذا ریسک خرید برند متفرقه برای این قطعه بسیار بالاست.
