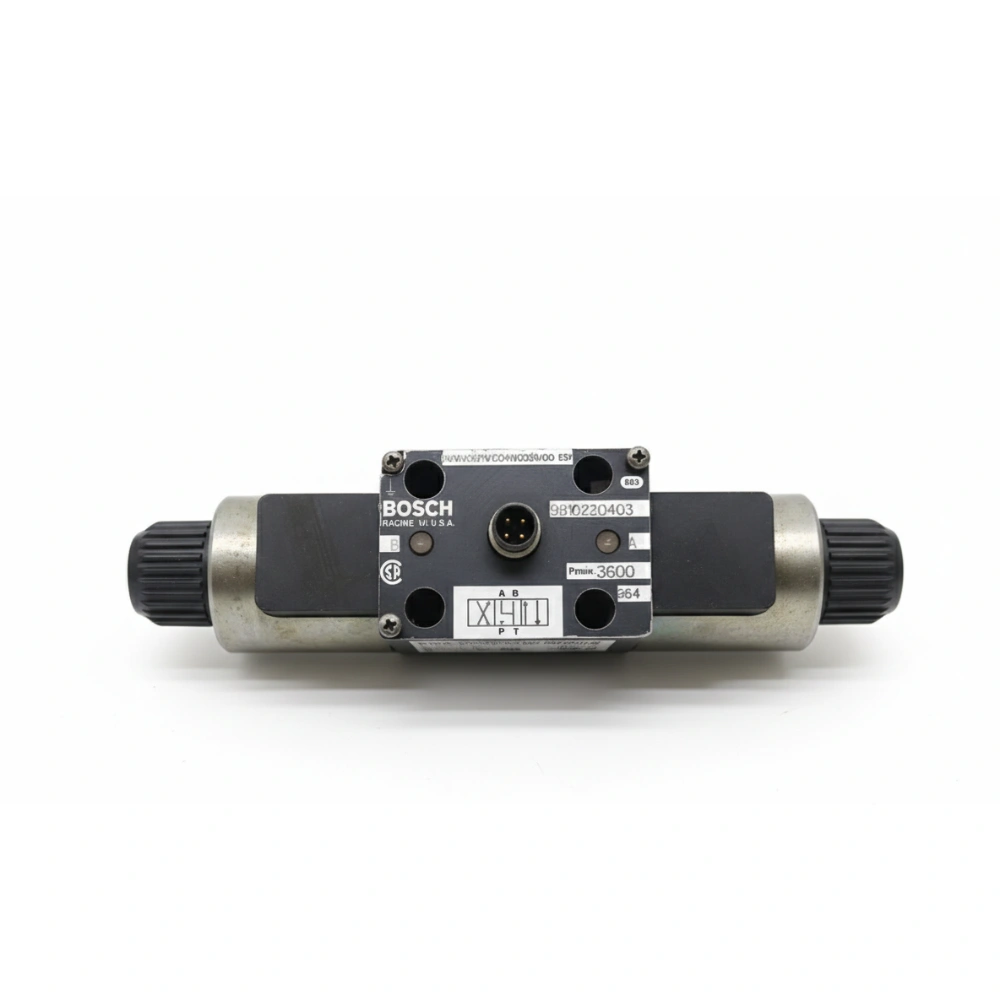

​ شیر هیدرولیک برقی بوش (Bosch) سایز 1/4 اینچ

​شیر هیدرولیک برقی بوش سایز 1/4، یک شیر کنترل جهت (Directional Control Valve) بسیار دقیق است که طبق استاندارد سایز کوچک (D03) طراحی شده است.

این شیر به دلیل ابعاد بهینه و عملکرد سریع، انتخابی ایده‌آل برای کنترل دقیق جک‌ها و هیدروموتورها در سیستم‌هایی است که با دبی متوسط کار می‌کنند.

برند Bosch تضمین‌کننده عملکرد بی‌نقص این قطعه در شرایط سخت کاری است.

​مشخصات فنی و مهندسی

​سایز اتصال: 1/4 اینچ (استاندارد CETOP 3)

کد فنی محصول: ‎9810220403

حداکثر فشار عملیاتی (Pmax): ۳۶۰۰ PSI (حدود ۲۵۰ بار)

 ​نوع فرمان: ۴ راهه، ۳ موقعیت (4/3) – مرکز بسته (Tandem Center)

 ​ولتاژ فرمان: 220 ولت DC (مطابق کد درج شده روی پلاک)

اتصال الکتریکی: سوکت استاندارد M12 چهار پین

 ​کشور سازنده: ایالات متحده (Racine, WI)

​مزایای فنی شیر برقی 1/4 بوش

​۱. ابعاد کامپکت: سایز 1/4 اینچ امکان نصب در بلوک‌های هیدرولیکی (Manifolds) کوچک را فراهم می‌کند.

۲. پاسخ زمانی سریع: اسپول‌های داخلی این شیر با کمترین تاخیر زمانی (Response Time) مسیر روغن را تغییر می‌دهند.

۳. تحمل فشار بالا: با وجود سایز کوچک، بدنه چدنی مستحکم آن تحمل فشار تا ۳۶۰۰ PSI را دارد که در رده شیرهای فشار بالا محسوب می‌شود.

​موارد استفاده در صنعت

​این شیر برقی 1/4 اینچ بوش به طور گسترده در تجهیزات زیر به کار می‌رود:

​یونیت‌های هیدرولیک کوچک و متوسط (Mini Power Packs).

​ماشین‌آلات تزریق پلاستیک و دایکست.

​سیستم‌های فرمان ماشین‌آلات کشاورزی.

جیگ و فیکسچرهای هیدرولیک در خطوط تولید خودرو.



تشریح دیاگرام کاتالوگی (روی پلاک):

​این شیر دارای ۳ موقعیت و ۴ پورت است:

​حالت مرکزی (Neutral): تمامی پورت‌ها (P, T, A, B) مسدود هستند (Closed Center). این یعنی در حالت استراحت، جک هیدرولیک در موقعیت خود قفل می‌شود و پمپ زیر بار می‌ماند.

 ​حالت فرمان A: پورت P به A و پورت B به T متصل می‌شود.

 ​حالت فرمان B: پورت P به B و پورت A به T متصل می‌شود.

​نکات تعمیر و نگهداری (Engineering Notes):

​فیلتراسیون: طبق کاتالوگ بوش، برای حفظ سلامت اسپول، روغن سیستم باید دارای کلاس نظافت ISO 4406 18/16/13 یا بهتر باشد.

 ​اتصال الکتریکی: سوکت M12 روی شیر دارای پین‌بندی استاندارد است. حتماً از دیود هرزگرد (Suppression Diode) برای جلوگیری از نوسانات ولتاژ به PLC استفاده شود.

​نصب: گشتاور (Torque) پیچ‌های نصب برای این سایز معمولاً حدود 8 Nm است تا از دفرمه شدن بدنه جلوگیری شود.
