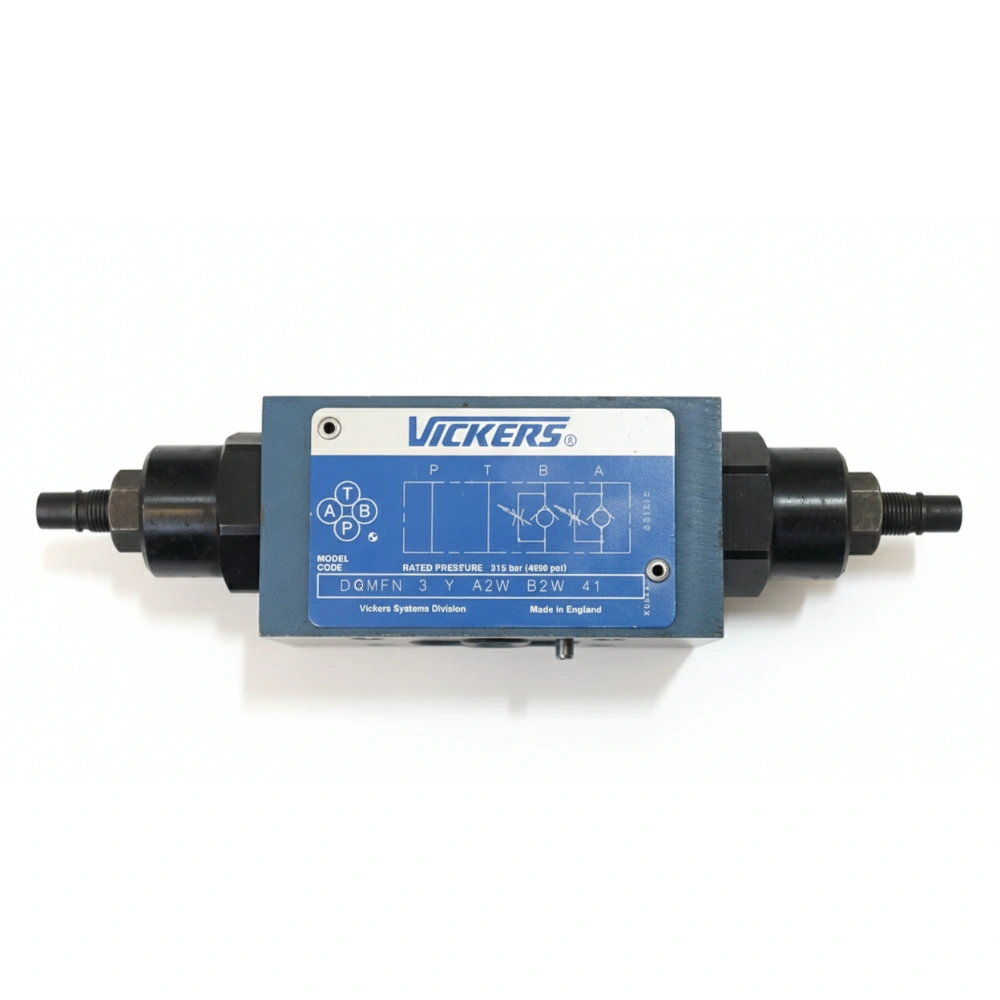

بررسی فنی شیر فلوکنترل دوبل ویکرز مدل

DGMFN-3-Y-A2W-B2W-41

​شیر فلوکنترل زیرشیری (Modular Flow Control Valve) برند Vickers (زیرمجموعه کمپانی Eaton) یکی از باکیفیت‌ترین قطعات هیدرولیک موجود در بازار ایران است.

این شیر از نوع ساندویچی بوده و به دلیل طراحی بلوکی، فضای بسیار کمی را در سیستم اشغال کرده و نیاز به لوله‌کشی بین‌راهی را حذف می‌کند.

​مشخصات و ویژگی‌های کلیدی:

​عملکرد دوگانه (Dual Control): این مدل قابلیت کنترل جریان را در هر دو خط A و B به صورت مجزا فراهم می‌کند.

​مکانیزم تنظیم: دارای دو پیچ تنظیم (Adjuster) با مهره قفل‌کننده جهت تثبیت سرعت دقیق عملگرها (جک یا هیدروموتور).

​ساختار Meter-out: طبق نقشه روی پلاک، کنترل جریان در خروجی انجام می‌شود که باعث پایداری بیشتر حرکت در بارهای کششی می‌گردد.

 مشخصات فنی فلوکنترل دوبل ویکرز (Vickers)

​کد شناسایی مدل: DGMFN-3-Y-A2W-B2W-41

 ​کشور سازنده: انگلیس (Original Made in England)

​حداکثر فشار عملیاتی: ۳۱۵ بار (315 \text{ bar})

​سایز استاندارد نصب: NG6 یا CETOP 3 (مطابق با استاندارد ISO 4401)

​محل کنترل جریان: خطوط خروجی A و B (Meter-out Control)

 ​مکانیزم تنظیم: پیچ آلنی به همراه مهره قفل‌کننده (Screw/Locknut)

​جهت عبور سیال: دارای چک‌والف داخلی برای عبور آزاد در جهت مخالف

 ​نوع روغن پیشنهادی: روغن‌های هیدرولیک معدنی (Mineral-based Oils)

محدوده دمای سیال: ۲۰- تا ۸۰+ درجه سانتی‌گراد

جنس بدنه: بلوک فولادی مقاوم در برابر فشار بالا و سایش

کاربرد در صنایع:

​این شیر در تمامی سیستم‌های هیدرولیک صنعتی که نیاز به کنترل سرعت دقیق و بدون لرزش دارند (مانند دستگاه‌های تزریق پلاستیک، پرس‌های هیدرولیک کوچک و یونیت‌های هیدرولیک ماشین‌ابزار) کاربرد وسیعی دارد.

اگر به دنبال کنترل دقیق سرعت در سیستم هیدرولیک خود هستید، شیر فلوکنترل ساندویچی Vickers مدل DGMFN-3 گزینه‌ای بی‌رقیب است.

این قطعه مهندسی شده، با قابلیت نصب بلوکی (Modular)، فضای اشغال شده در یونیت هیدرولیک را به حداقل رسانده و نیاز به لوله‌کشی‌های اضافی را حذف می‌کند.

​این مدل با کد فنی دقیق DGMFN-3-Y-A2W-B2W-41، امکان تنظیم جریان را به صورت مجزا در هر دو خط A و B (به صورت Meter-out) فراهم می‌سازد.

بدنه فولادی مستحکم و چک‌والف‌های داخلی دقیق، عملکردی پایدار در فشار کاری تا ۳۱۵ بار را تضمین می‌کنند.

این قطعه مطابق با استاندارد جهانی ISO 4401-03 (سایز ۱/۴ اینچ) بوده و با تمامی شیرهای برقی استاندارد هم‌خوانی دارد.

​قطعه مذکور ساخت انگلستان (Original) بوده و به دلیل اصالت برند ویکرز، انتخابی مطمئن برای دستگاه‌های تزریق، پرس‌های صنعتی و ماشین‌آلات حساس است.

سلامت فنی قطعه کاملاً بررسی شده و آماده تحویل فوری به واحد تولید شماست.

جهت دریافت دیتاشیت فنی و مشاوره نصب تماس بگیرید.
